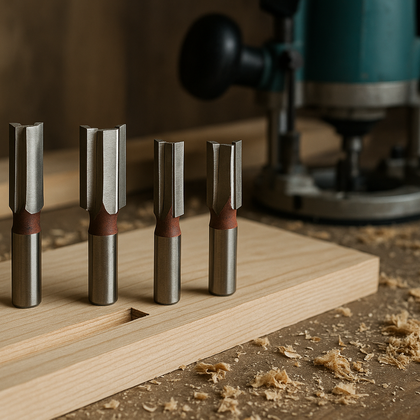

Пазовые фрезы: полное руководство по выбору и применению в деревообработке

Пазовые фрезы — незаменимый инструмент в деревообработке, позволяющий создавать пазы, канавки и соединения различной формы и глубины. В этой статье мы детально рассмотрим виды пазовых фрез, их назначение, особенности выбора и правила эксплуатации, которые помогут как профессионалам, так и начинающим мастерам.

Что такое пазовые фрезы и для чего они используются

Пазовая фреза — это режущий инструмент, предназначенный для создания пазов, канавок, углублений и различных типов соединений в деревянных, пластиковых и композитных материалах. Основное назначение пазовых фрез — формирование точных углублений определенной формы и размера.

В отличие от других типов фрез, пазовые фрезы имеют специальную геометрию режущей части, которая позволяет эффективно удалять материал и формировать чистые, ровные пазы. Благодаря своей конструкции, они способны работать как в продольном, так и в поперечном направлении волокон древесины.

Основные виды пазовых фрез

Существует несколько основных типов пазовых фрез, каждый из которых предназначен для выполнения определенных задач:

1. Прямые пазовые фрезы

Прямые пазовые фрезы — самый распространенный и универсальный тип. Они имеют прямую режущую кромку и используются для создания прямоугольных пазов и канавок. Диаметр таких фрез может варьироваться от 3 до 50 мм, что позволяет создавать пазы различной ширины.

Основные применения прямых пазовых фрез:

• Создание соединений типа "шип-паз"
• Выборка четверти
• Формирование канавок для вставки фанеры или стекла
• Изготовление пазов для установки фурнитуры

2. V-образные пазовые фрезы

V-образные (конические) фрезы имеют режущую кромку в форме буквы V. Угол между режущими кромками может составлять 45°, 60°, 90° или 120°. Эти фрезы используются для создания декоративных элементов и V-образных канавок.

Области применения V-образных фрез:

• Создание декоративных канавок и гравировки
• Изготовление букв и надписей
• Формирование фасок на кромках
• Создание соединений под углом

3. Фасонные пазовые фрезы

Фасонные пазовые фрезы имеют сложную форму режущей части, которая позволяет создавать пазы со специфическим профилем. К этой категории относятся фрезы для "ласточкиного хвоста", фрезы для соединения "шип-паз", фрезы для обработки кромок и многие другие.

Основные типы фасонных пазовых фрез:

• Фрезы для "ласточкиного хвоста" — создают прочные соединения в углах ящиков и шкафов
• Фрезы для обработки кромок — придают декоративный вид краям изделий
• Профильные фрезы — создают различные декоративные профили
• Фрезы для филенок — используются при изготовлении дверей и панелей

4. Спиральные пазовые фрезы

Спиральные пазовые фрезы имеют винтовую (спиральную) режущую кромку, которая обеспечивает более плавное резание и лучший отвод стружки. Они могут быть с подъемной или нисходящей спиралью.

Преимущества спиральных пазовых фрез:

• Более чистый рез без сколов
• Лучший отвод стружки
• Меньший нагрев инструмента
• Более длительный срок службы
• Возможность работы с более высокими скоростями подачи

Материалы изготовления пазовых фрез

Качество и долговечность пазовых фрез во многом зависят от материала, из которого они изготовлены:

1. Быстрорежущая сталь (HSS)

Фрезы из быстрорежущей стали являются наиболее доступными по цене. Они подходят для обработки мягких пород дерева и работы на невысоких скоростях. Основные преимущества HSS-фрез — низкая стоимость и возможность многократной заточки.

Однако у них есть существенные недостатки:

• Быстрое затупление при работе с твердыми материалами
• Необходимость в частой заточке
• Ограничения по скорости резания
• Низкая термостойкость

2. Твердосплавные фрезы (HM или TC)

Твердосплавные фрезы изготавливаются из стального корпуса с напаянными пластинами из карбида вольфрама. Они значительно превосходят HSS-фрезы по износостойкости и могут работать с более твердыми материалами.

Преимущества твердосплавных фрез:

• Высокая износостойкость
• Возможность работы с твердыми породами дерева, МДФ, ДСП и другими композитными материалами
• Более высокие скорости резания
• Долгий срок службы без заточки

3. Фрезы с алмазным напылением (DLC)

Фрезы с алмазным напылением представляют собой высокотехнологичный инструмент, где на твердосплавную основу нанесено алмазное покрытие. Это самый дорогой, но и самый долговечный вариант.

Основные преимущества фрез с алмазным напылением:

• Исключительная износостойкость
• Возможность обработки абразивных материалов (ламинированное ДСП, МДФ с меламиновым покрытием и т.д.)
• Очень длительный срок службы
• Высокое качество обработанной поверхности

Технические характеристики пазовых фрез

При выборе пазовой фрезы необходимо учитывать следующие технические характеристики:

Диаметр хвостовика

Диаметр хвостовика должен соответствовать цанге вашего фрезера или станка. Наиболее распространенные размеры хвостовиков:

• 6 мм — для небольших ручных фрезеров
• 8 мм — универсальный размер для большинства фрезеров среднего класса
• 12 мм — для профессиональных фрезеров и фрезерных станков
• 1/4" (6,35 мм) — распространен в инструментах американского производства
• 1/2" (12,7 мм) — для мощных профессиональных фрезеров

Диаметр режущей части

Диаметр режущей части определяет ширину создаваемого паза. Выбор диаметра зависит от конкретной задачи. Стандартные диаметры варьируются от 3 до 50 мм.

Длина режущей части

Длина режущей части влияет на максимальную глубину паза, который можно создать за один проход. Чем длиннее режущая часть, тем глубже может быть паз, но при этом возрастает риск вибрации и снижается точность обработки.

Общая длина фрезы

Общая длина фрезы важна для определения возможности ее использования в конкретном оборудовании. Слишком длинные фрезы могут не подходить для некоторых моделей фрезеров.

Количество режущих кромок

Пазовые фрезы могут иметь от 1 до 4 режущих кромок (зубьев):

• Однозубые фрезы — обеспечивают хорошее удаление стружки, но более грубый рез
• Двухзубые фрезы — наиболее распространенный вариант, обеспечивающий баланс между качеством реза и скоростью работы
• Трех- и четырехзубые фрезы — обеспечивают более чистый рез, но требуют меньшей скорости подачи

Направление резания

Пазовые фрезы могут иметь различное направление резания:

• Правое резание — стандартное направление для большинства фрез
• Левое резание — используется в специальных случаях
• Фрезы с подъемной спиралью — тянут материал вверх, используются при работе на фрезерном столе
• Фрезы с нисходящей спиралью — прижимают материал к поверхности, используются при ручной работе фрезером

Как выбрать пазовую фрезу для конкретных задач

Выбор пазовой фрезы зависит от множества факторов, включая тип обрабатываемого материала, требуемый результат и имеющееся оборудование.

Выбор фрезы в зависимости от материала

• Для мягких пород дерева (сосна, ель, липа) подойдут фрезы из быстрорежущей стали (HSS) или недорогие твердосплавные фрезы.
• Для твердых пород дерева (дуб, ясень, бук) рекомендуется использовать качественные твердосплавные фрезы с 2-3 режущими кромками.
• Для ДСП, МДФ и фанеры оптимальным выбором будут твердосплавные фрезы, а для ламинированных материалов — фрезы с алмазным напылением.
• Для пластиков и композитных материалов рекомендуются специальные твердосплавные фрезы с особой геометрией режущей части.

Выбор фрезы в зависимости от типа соединения

• Для прямых пазов и канавок подойдут прямые пазовые фрезы соответствующего диаметра.
• Для соединений типа "шип-паз" используются специальные наборы фрез или регулируемые фрезы.
• Для соединений "ласточкин хвост" необходимы специальные фасонные фрезы и шаблоны.
• Для декоративных канавок применяются V-образные или профильные фрезы.

Выбор фрезы в зависимости от оборудования

• Для ручных фрезеров малой мощности (до 1000 Вт) рекомендуются фрезы с диаметром хвостовика 6 или 8 мм и небольшим диаметром режущей части (до 20 мм).
• Для профессиональных фрезеров (1000-2000 Вт) подходят фрезы с хвостовиком 8 или 12 мм и диаметром режущей части до 35 мм.
• Для фрезерных станков можно использовать фрезы с большим диаметром хвостовика (12 мм и более) и большим диаметром режущей части.

Правила эксплуатации пазовых фрез

Для обеспечения безопасной и эффективной работы с пазовыми фрезами необходимо соблюдать следующие правила:

Безопасность при работе с пазовыми фрезами

• Всегда используйте средства индивидуальной защиты: защитные очки, наушники или беруши, респиратор
• Надежно закрепляйте обрабатываемую деталь
• Проверяйте надежность крепления фрезы в цанге перед началом работы
• Не превышайте рекомендуемые скорости вращения фрезы
• Перемещайте фрезер против направления вращения фрезы
• Избегайте слишком глубоких пазов за один проход
• Не оставляйте работающий инструмент без присмотра

Оптимальные режимы резания

Для достижения наилучших результатов необходимо подбирать оптимальные режимы резания:

• Скорость вращения фрезы зависит от диаметра фрезы и типа материала. Чем больше диаметр фрезы, тем меньше должна быть скорость вращения.
• Скорость подачи должна быть равномерной, без рывков и остановок. Слишком медленная подача приводит к перегреву фрезы и подгоранию материала, слишком быстрая — к грубому резу и возможному повреждению фрезы.
• Глубина резания за один проход не должна превышать диаметр фрезы. Для получения глубоких пазов рекомендуется выполнять несколько проходов с постепенным увеличением глубины.

Уход и обслуживание пазовых фрез

Правильный уход за пазовыми фрезами значительно продлевает срок их службы:

• Регулярно очищайте фрезы от смолы и стружки специальными очистителями
• Храните фрезы в сухом месте, защищенном от влаги и пыли
• Используйте специальные держатели или кассеты для хранения фрез
• Проверяйте фрезы на наличие повреждений перед использованием
• Своевременно затачивайте затупившиеся фрезы или обращайтесь в специализированные мастерские для заточки
• Не используйте поврежденные или сильно изношенные фрезы



Практические советы по использованию пазовых фрез

Создание точных пазов

• Используйте направляющую шину или параллельный упор для создания прямых пазов
• Применяйте шаблоны для повторяющихся операций
• Делайте пробные пазы на обрезках материала
• Учитывайте, что фактический диаметр фрезы может незначительно отличаться от номинального

Минимизация сколов

• Используйте фрезы с подъемной спиралью при работе на фрезерном столе
• Применяйте фрезы с нисходящей спиралью при работе ручным фрезером
• Наклеивайте малярный скотч на линию реза при обработке ламинированных материалов
• Делайте предварительный неглубокий проход для обозначения границ паза

Увеличение срока службы фрез

• Не перегревайте фрезы, делайте перерывы при интенсивной работе
• Используйте правильную скорость вращения и подачи
• Регулярно очищайте фрезы от смолы и загрязнений
• Подбирайте фрезу в соответствии с обрабатываемым материалом



Часто задаваемые вопросы о пазовых фрезах

Можно ли использовать пазовые фрезы для обработки металла?

Стандартные пазовые фрезы для дерева не подходят для обработки металла. Для металлообработки необходимо использовать специальные металлорежущие фрезы, которые имеют другую геометрию режущей части и изготавливаются из специальных сплавов.

Как определить, что пазовая фреза затупилась?

Признаки затупления пазовой фрезы:

• Повышенный шум и вибрация при работе
• Необходимость прикладывать большее усилие при подаче
• Появление подгоревших участков на обрабатываемом материале
• Неровные края паза, появление сколов и вырывов
• Изменение цвета режущей кромки (потемнение)

Можно ли самостоятельно заточить пазовую фрезу?

Самостоятельная заточка пазовых фрез возможна, но требует специального оборудования и навыков. Фрезы из быстрорежущей стали (HSS) легче поддаются заточке, чем твердосплавные. Для качественной заточки рекомендуется обращаться в специализированные мастерские.

Какая максимальная глубина паза за один проход?

Рекомендуемая максимальная глубина паза за один проход не должна превышать диаметр фрезы. Например, для фрезы диаметром 8 мм максимальная глубина за один проход — 8 мм. Для более глубоких пазов следует делать несколько проходов, постепенно увеличивая глубину.

Заключение

Пазовые фрезы — незаменимый инструмент в арсенале любого столяра или мебельщика. Правильный выбор и эксплуатация пазовых фрез позволяют создавать качественные соединения, декоративные элементы и функциональные пазы в различных материалах.

При выборе пазовой фрезы необходимо учитывать тип обрабатываемого материала, требуемую форму паза, имеющееся оборудование и бюджет. Соблюдение правил безопасности и рекомендаций по эксплуатации обеспечит долгий срок службы инструмента и высокое качество выполняемых работ.

Независимо от того, являетесь ли вы профессиональным мастером или любителем, понимание особенностей различных типов пазовых фрез и умение правильно их использовать значительно расширит ваши возможности в деревообработке и поможет достичь профессиональных результатов.
